Panneau de séparation aseptique

En tant que fabricant de matériaux de construction, Jason Building Materials propose des panneaux de séparation aseptiques conçus pour éviter la contamination croisée. Ces panneaux présentent une épaisseur uniforme, une structure robuste et des surfaces imperméables et faciles à nettoyer qui maintiennent la stérilité à long terme ; de plus, ils présentent une conception légère qui permet une installation, un démontage et une reconfiguration flexibles.

Qu'est-ce que le panneau de séparation aseptique

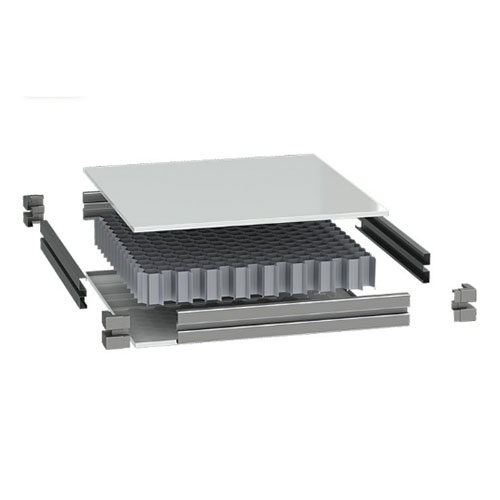

Le panneau de séparation aseptique est un panneau de purification dont le zonage propre est l'élément central de la conception, résolvant les problèmes de circulation d'air entre zones et de diffusion de contamination. La principale différence par rapport aux panneaux de séparation ordinaires réside dans la structure d'étanchéité à quatre bords, formant une double barrière d'étanchéité entre chaque panneau installé.

De plus, des joints spéciaux sont configurés au niveau des connexions entre les panneaux de séparation et les plafonds et sols, garantissant l'étanchéité à l'air de chaque espace indépendant et empêchant le flux d'air transversal entre les zones de différents niveaux de propreté.

Points clés de la conception des cloisons de zonage aseptique

Trois nœuds clés sur lesquels se concentrer dans la conception de cloisons avec panneaux de séparation aseptiques :

Zonage du gradient de pression atmosphérique— Une différence de pression positive de5 – 15Padoivent être maintenus entre les zones de différents niveaux de propreté. L’étanchéité globale des panneaux de séparation affecte directement la stabilité des différences de pression.

Isolation du transfert de matériaux— Des salles tampons ou des fenêtres de passage sont recommandées pour les passages de matériel en atelier. Les ouvertures dans les panneaux de séparation doivent être scellées pour éviter les échanges de flux d'air entre zones.

Contrôle d'accès du personnel— Des douches à air ou des vestiaires sont installés entre les différentes zones. Les panneaux de séparation autour des ouvertures de porte doivent être renforcés, avec des cadres de porte métalliques installés pour améliorer la résistance structurelle.

Il est recommandé de dessiner un schéma d'organisation du flux d'air pendant la phase de conception du zonage, clarifiant la direction de la différence de pression et les exigences en matière de taux de renouvellement d'air pour chaque zone, puis de procéder à la disposition et à la sélection des panneaux de séparation. L'équipe Jiesen peut fournir une assistance à la conception de dessins détaillés.

Spécifications techniques Points clés

Épaisseur du panneau :50 mm (standard) / 75 mm / 100 mm

Densité du matériau de base :Laine de roche ≥ 120kg/m³ / PU environ 40 – 45kg/m³

Méthode de scellage :Rainure et languette + bandes d'étanchéité EPDM / Quille en alliage d'aluminium + joint creux

Test d'étanchéité à l'air :Taux de fuite d'air ≤2%moins de 50Pa de différence de pression

Performances d'isolation phonique :RW ≥ 30 dB (PU de 50 mm d'épaisseur) / RW ≥ 35 dB (laine de roche de 75 mm d'épaisseur)

Résistance aux chocs :Sac de sable de 10 kg tombé d'une hauteur de 1 m, aucun dommage pénétrant sur le panneau

Industries et scénarios d’application

Ateliers de remplissage d'entreprises pharmaceutiques— Isolement physique entre les différentes variétés de médicaments pour éviter la contamination croisée

Ateliers de production d’additifs alimentaires— Séparation entre les zones de production acides et alcalines

Ateliers de remplissage de sacs PE— Isolation propre entre la zone de remplissage et la zone de stockage des matériaux d'emballage extérieur

Ateliers d'émulsification cosmétique— Contrôle du zonage entre la zone du bassin d'émulsification et l'aire de repos

Laboratoires de tests tiers— Cloisons rigides entre les salles de microbiologie et les salles physiques et chimiques

Comparaison avec les cloisons en verre

Les cloisons vitrées offrent une bonne transmission lumineuse mais ne permettent pas d'obtenir une étanchéité complète (un mastic est nécessaire au niveau des interstices entre le verre et la quille, avec des risques à long terme de vieillissement et de desserrage du mastic). Ils sont également plus lourds (le verre trempé de 10 mm représente environ25 kg/m²).

Bien que les panneaux de séparation aseptiques soient opaques, des fenêtres d'observation peuvent être raisonnablement installées sur le mur (fenêtres d'observation en verre scellé double couche, taille300 mm × 400 mm, de même épaisseur que le mur), répondant aux exigences visuelles tout en préservant l'intégrité de l'étanchéité.

Le coût des panneaux de séparation est d'environ40% – 50%de cloisons vitrées, avec de meilleures performances d'isolation thermique et phonique que le verre.

Instructions de personnalisation

Les panneaux de séparation peuvent être personnalisés selon les paramètres suivants :

Ouvertures des panneaux— Emplacements réservés pour les fenêtres d'observation, les fenêtres traversantes, les ouvertures de ventilation, prédécoupées en usine, directement installées sur chantier.

Panneaux de forme spéciale— Pour les coins non droits ou les ateliers polygonaux, fournir des dessins CAO, une production personnalisée selon les angles réels.

Panneaux de revêtement de colonnes— Pour envelopper les colonnes d'usine de structures en acier, la production personnalisée en forme de U ou en L, le formage unique en usine réduit l'épissage sur site.

Dossier de candidature

Un solide atelier de préparation dans une entreprise pharmaceutique de la province du Jiangsu nécessitait une isolation physique complète entre deux lignes de production adjacentes : la ligne de production A produisant des médicaments à base de céphalosporine et la ligne de production B produisant des préparations orales ordinaires.

Aucun flux d’air croisé ni contamination croisée du personnel n’était autorisé entre les deux zones.Panneaux de séparation aseptiques en laine de roche de 75 mm d'épaisseuront été sélectionnés, la cloison s'étendant du plafond à la dalle de plancher structurelle sans espaces. Toutes les ouvertures de tuyaux traversant les murs ont été scellées.

Résultats des tests de différence de pression post-achèvement :12Paune différence de pression positive a été maintenue entre les zones adjacentes, sans détection de diffusion de particules à travers les zones.

Référence de configuration de partition à différents niveaux de zonage

FAQ

Q1 : Quelle est la différence entre le panneau de séparation aseptique et le panneau de séparation ordinaire ?

A1 : La principale différence réside dans la structure d’étanchéité étagée à quatre bords, formant une double barrière d’étanchéité entre chaque panneau installé. Les panneaux de séparation ordinaires utilisent généralement de simples joints à recouvrement sans traitement d'étanchéité, qui ne peuvent assurer l'étanchéité à l'air entre les différentes zones de propreté.

Q2 : Comment assurer la stabilité de la différence de pression entre les différentes zones de propreté ?

R2 : En plus d'utiliser des panneaux de séparation scellés, la stabilité de la différence de pression nécessite l'étanchéité globale de l'espace, y compris le plafond, le sol, les ouvertures de tuyaux et les espaces de porte. Il est recommandé d'effectuer un test complet d'étanchéité à l'air après l'installation pour vérifier les performances d'étanchéité du système.
